Гайки EIGA

Используется в качестве концевой арматуры криогенных металлорукавов Ду-40 – Ду-50 мм, для чего ниппель имеет переход от стандартного диаметра Ду-60 к диаметру 40, 50 мм, который сваривается с концевой втулкой металлорукава. Возможен вариант соединения ниппеля гайки EIGA с металлорукавом при помощи трубной конусной резьбы NPT-1.5 или 2.0 дюйма.

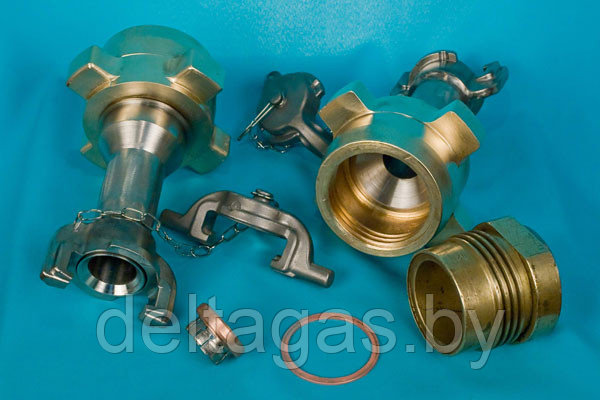

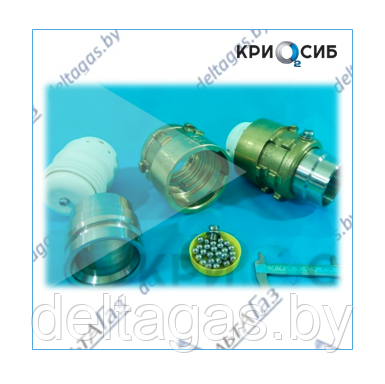

Комплект гайки EIGA включает в себя нипелль, накидную латунную гайку,шариковый замок. Ответной частью гайки EIGA является штуцер, крепящийся на криогенной установке. Герметизация соединения происходит за счет сдавливания фторопластового кольца при закручивании накидной гайки.

Накидная гайка и ответный штуцер имеют специальные конструктивные элементы «ключ», не позволяющие случайного перепутывания перекачиваемых криогенных жидкостей.

Технические харакетристики

• Транспортируемая среда: кислород, азот, аргон
• Проход условный Ду, мм: 60/40
• Давление рабочее, бар: 40
• Температура рабочей среды, К: от 373 до 73
• Параметры резьбы соединения: Tr 89х8 по DIN103
• Масса гайки в сборе, кг: 4,0
• Габаритные размеры, мм: длина 230, диаметр 125
